½üÈÕ£¬ÀíѧԺÎïÀíϵ¡¢ÉϺ£Êиß㬵¼³Áµã³¢ÊÔÊҲ̴«±ø½ÌÊÚÍŶӽáºÏ»ïÁÏ¿ÆÑ§Ó빤³ÌѧԺÍõ¸Õ½ÌÊÚÍŶӣ¬Í¨¹ýÄÉÃ×ÒìÖÊÏàµÄ¿É½ÚÔ챸ºÍÁ¿×Ó´ÅͨµÄÓÐЧ¶¤Ôú£¬½ø¶ø´ó·ù¶ÈÌáÉýÁËYBa2Cu3O7-?(YBCO)¸ß㬵¼Í¿²ãµ¼Ìå´Å³¡ÖеĻúÄÜ¡£ÓйØ×êÑÐÁ˾ÖÔÚ×î½ü³ö°æµÄ¹ú¼Ê¸ßˮƽÆÚ¿¯¡¶Advanced Functional Materials¡·Éϰ䷢ÌâΪ¡°Significantly Improving the Flux Pinning of YBa2Cu3O7-?Superconducting Coated Conductors via BaHfO3Nanocrystal Addition Using Multistep Film Growth Method¡±µÄ×êÑÐÂÛÎÄ¡£Ð±¦GGÎïÀíϵΪµÚһʵÏÖµ¥ÔªºÍµÚһͨѶ×÷Õßµ¥Ôª£¬2021¼¶²©Ê¿Éú»ÆÈÙÌúΪµÚÒ»×÷Õߣ¬ÖØÒª×÷ÕßÔ̺¬²Ì´«±ø½ÌÊÚ¡¢Íõ¸Õ½ÌÊÚ¡¢ÁõÖ¾Ó¸±½ÌÊÚ£¬²©Ê¿ºó³Â¾²£¬ÆäÖÐÀíѧԺ²©Ê¿ºó³Â¾²ºÍ²Ì´«±ø½ÌÊÚΪ¸ÃÂÛÎĹ²Í¬Í¨Ñ¶×÷Õß¡£

³¬µ¼ÌåµÄ»ìºÏ̬ÖÐÔ̺¬Á¿×Ó´ÅͨÎÐÐý£¬ÈôºÎͨ¹ýÄÉÃ×ÒìÖÊÏඤÔú´ÅͨÎÐÐý£¬½ø¶øÓÐЧÌáÉý¸ß㬵¼ÌåÔÚÇ¿´Å³¡ÖеÄÔØÁ÷»úÄÜ£¬ÕâÒ»ÏòÊdz¬µ¼ÀûÓÃÖеĹؼü¿ÆÑ§ÎÊÌâºÍÄÑÌ⡣б¦GG¸ß㬵¼³Áµã³¢ÊÔÊÒ×÷Ϊȫ¹úʵÓ󬵼ºÏ×÷×éµÄÌáÒéµ¥ÔªÖ®Ò»£¬³Ö¾ÃÓëÖйú¿ÆÑ§ÔºÎïÀíËù¡¢¸ßÄÜÎïÀíËù¡¢µÈÀë×ÓÌåËù¡¢Î÷±±ÓÐÉ«×êÑÐ×ÜÔº¡¢Öд¬³Á¹¤ºÍÉϺ£µçÀÂËùµÈµ¥ÔªºÏ×÷£¬¶Ô×¼¹ú¶È³Á´óÐèÒª·¢Õ¹YBCO´ø²ÄµÄÀûÓü¼Êõ¹¥¹Ø¡£Ä¿Ç°£¬Ð±¦GG³Ðµ£×Źú¶È´ÅÔ¼ÊøºË¾Û±äÄÜ·¢Õ¹×êÑÐרÏîµÄ³ÁµãÑз¢¹¤×÷£¬ÃæÏò½«À´¾Û±ä¶ÑÇ¿³¡´ÅÌåµÄÀûÓÃÐèÒª£¬Õë¶Ô½«À´¾Û±ä¶ÑCS´ÅÌåÔËÐй¤¿öºÍ¹¤³ÌÌØµã£¬ÔÚÑÐÔì¸ß³¡¸ß»úÄÜYBCO³¤´ø²Ä¡£±¾×êÑй¤×÷ѡȡԤÔìBaHfO3£¨BHO£©ÄÉÃ×¾§Ôö³¤¼¼Êõ£¬Í¨¹ý½ðÊôÓлú³Á»ý·¨ÅúÁ¿»¯Ô챸³ö¸ß»úÄÜYBCOÄÉÃ׸´ºÏ¸ß㬵¼³¤´ø¡£Í¬Ê±£¬Ñ¡È¡ÐÂÐ͵Ķà²ãºñĤ¹¤ÒÕ£¬ÓÅ»¯ÄÉÃ׸´ºÏÏàºÍºñĤµÄË«ÖáÖ¯¹¹£¬´ó·ù¶ÈÌá¸ßÁËYBCO³¬µ¼´ø²ÄµÄ×Ô³¡ºÍÔÚ³¡»úÄÜ¡£ÔÚ30 K@3 TÏ£¬´ø²ÄµÄµÍÎÂÔÚ³¡ÔØÁ÷»úÄܱÈδ²ôÔÓ´ø²ÄÌá¸ßÁË215%£¬´ïµ½360 A/4mm-w¡£¸Ã¼¼Êõ¿É²»±äÔ챸³öÊý°ÙÃ׳¤µÄYBCO¸ß㬵¼´ø²Ä£¬±ðÀëÔÚÐÂÎ÷À¼Robinson×êÑÐËùºÍÖпÆÔººÏ·ÊÇ¿´Å³¡¿ÆÑ§ÖÐÐļì²âÁË8T´Å³¡Ïµĸ÷ÏîÒìÐÔ»úÄܺ͸ߴï22TÇ¿´Å³¡µÄ¸ßÔØÁ÷»úÄÜ£¬ÕâЩÁ˾ÖÏÔʾÁ˺ܸߵĿÆÑ§Òâ˼ºÍóÒ×¼ÛÖµ¡£

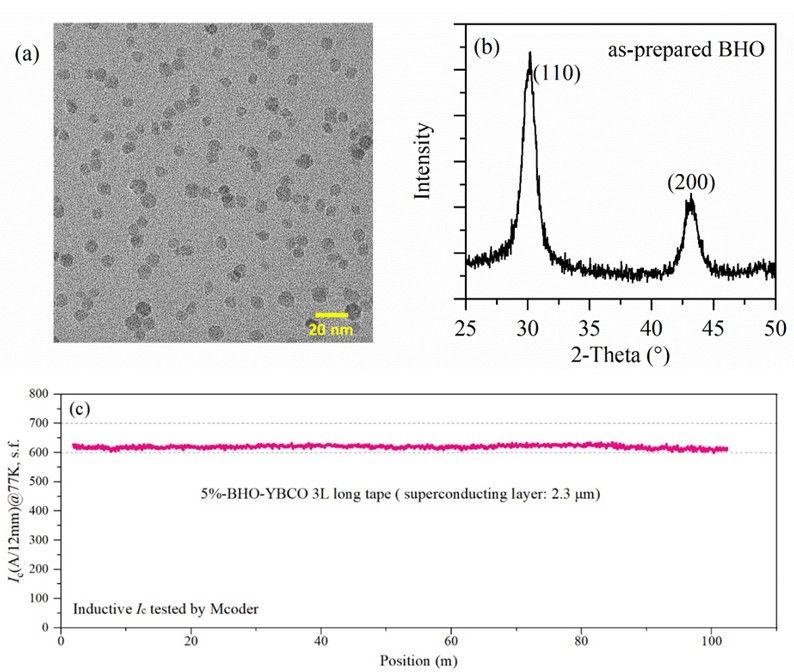

ͼ1. ¿É½ÚÔ챸µÄBHOÄÉÃ×¾§¼°Â½Ðø»¯°ÙÃ×¼¶µÄYBCO¸´ºÏ³¤´ø³¬µ¼»úÄÜ

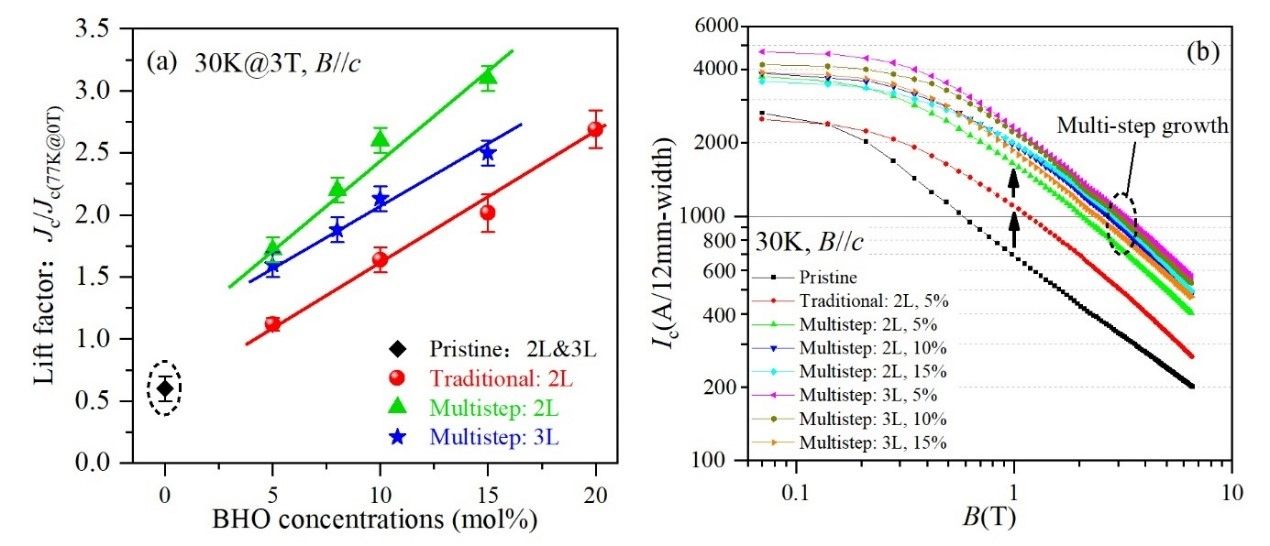

ͼ2. ÐÂÐÍYBCOÄÉÃ׸´ºÏ´ø²ÄµÄ´Å´«ÊäÌáÉýÒò×ÓºÍÔÚ³¡ÔØÁ÷»úÄÜ

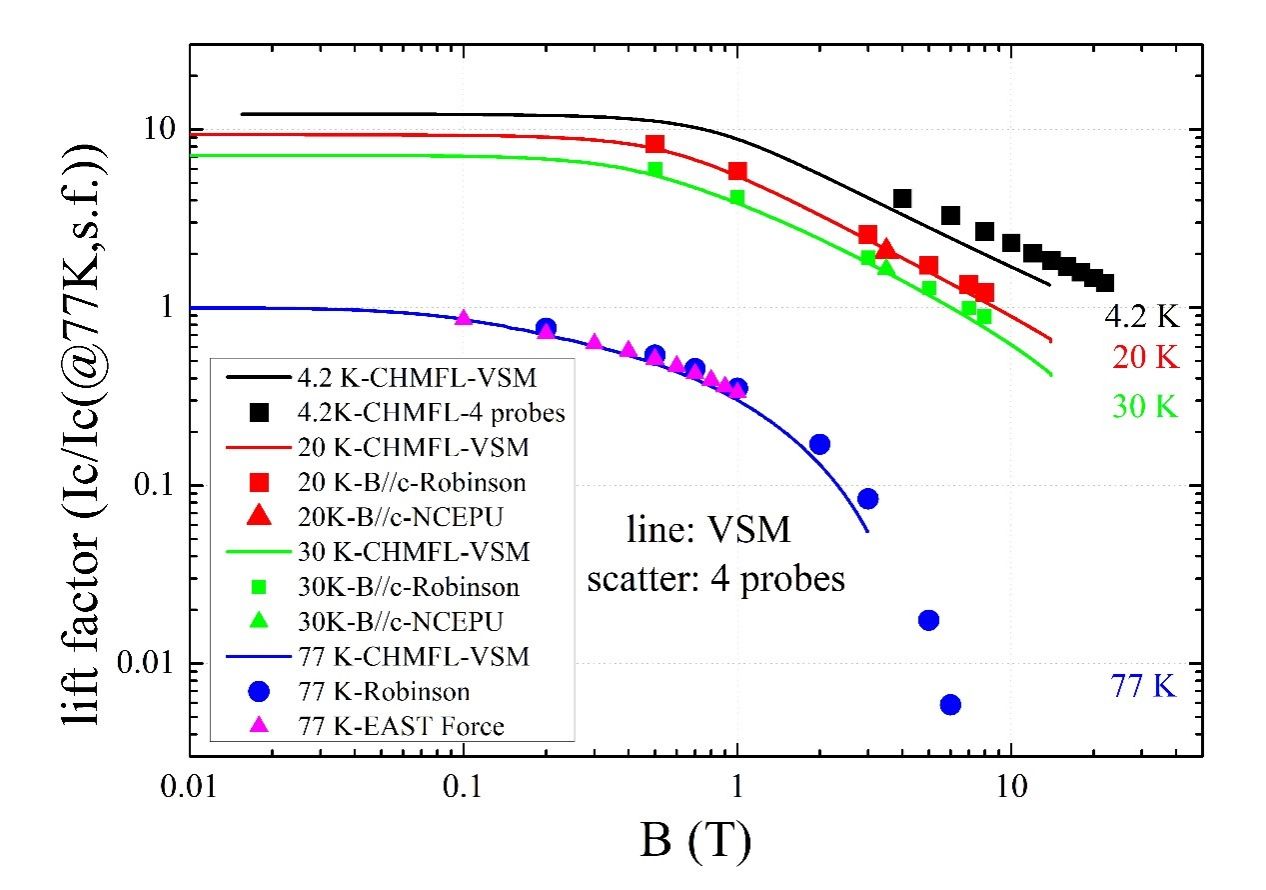

ͼ3. ÐÂÐÍYBCOÄÉÃ׸´ºÏ´ø²ÄÔÚ·ÖÆçζȺʹų¡ÏµĴŴ«ÊäÌáÉýÒò×Ó
£¨¹úÄÚ±í·ÖÆç»ú¹¹¼ì²âÁ˾֣©
±¾¹¤×÷ÏȺóµÃµ½Á˹ú¶ÈÌìÈ»¿ÆÑ§»ù½ðÏîÄ¿¡¢¹ú¶È³ÁµãÑз¢´òËãÏîÄ¿¡¢ÉϺ£ÊпƼ¼´´ÐÂÐж¯´òËãºÍ¹ú¶ÈÔÞÖú²©Ê¿ºó×êÑÐÈËÔ±´òËãµÈÖ§³Ö¡£
ÂÛÎÄÁ´½Ó£ºhttps://doi.org/10.1002/adfm.202401251
