¹²¾§¸ßìØºÏ½ð£¨EHEAs£©ÒòÆä¹ÖÒìµÄÒìÖʲã×´½á¹¹£¬Õ¹Ê¾³öÓÅÁ¼µÄÇ¿¶ÈºÍÑÓÕ¹ÐÔ½áºÏ¡£´«Í³²½Öè£¨Õæ¿Õµç»¡ÈÛÁ¶¡¢ÖýÔì¡¢·Ûĩұ½ð£©Ô챸EHEAsÈÝÒ׳öÏÖ¿×¶´¡¢ºê¹ÛÆ«Îö¡¢Î¢¹Û½á¹¹´Ö׳µÈȱµã£¬Ö±½ÓÔì×÷ÓµÓи߼¸ºÎ¸´ÔÓÐԺ;«ÃÜÌØµãµÄÁã¼þ¼«¾ßÌôÕ½ÐÔ¡£¼¤¹â¶¨ÏòÄÜÁ¿³Á»ý£¨LDED£©¼¼ÊõÊÇÔö²ÄÔì×÷Ô챸EHEAsµÄÃÎÏëÑ¡Ôñ¡£È»¶ø£¬Ä¿Ç°LDED¼¼ÊõÔ챸AlCoCrFeNi2.1 EHEAµÄ×êÑнÏÉÙ£¬ÇҺϽðµÄÇ¿¶È-ÑÓÕ¹ÐÔÈÔÄÑÒÔÂú×ãÏÖʵ¹¤³ÌÀûÓã¬Ö»¹ÜºóÐø´¦ÖÿɸÄÉÆºÏ½ð»úÄÜ£¬µ«»áÔö³¤³ö²úÖÜÆÚºÍ³É±¾¡£
½üÈÕ£¬×ÊÁÏѧԺÎÞÐòºÏ½ðÍŶÓÕë¶Ôµ±Ç°LDED¼¼ÊõÔ챸µÄAlCoCrFeNi2.1¹²¾§¸ßìØºÏ½ð£¨EHEAs£©²¢Î´²û·¢³öÁîÈËÖÐÒâµÄÇ¿¶È-ÑÓÕ¹ÐÔ×éºÏÕâÒ»ÄÑÌ⣬Ìá³öÁËÒ»ÖÖµ¥Ò»¡¢ÐÂÏʵIJã¼äÔÝÍ£Õ½Êõ£¬¿ÉÔλµ÷¿Ø¹²¾§Æ¬²ãµÄ΢¹Û×éÖ¯½á¹¹£¬ÒÔ¼ÓÇ¿ºÏ½ðµÄÇ¿¶ÈºÍÑÓÕ¹ÐÔ¡£ÓйسɾÍÒÔÌâΪ¡°Laser directed energy deposited eutectic high entropy alloy with tailored lamella structure via interlayer pause strategy¡±°ä·¢ÔÚÔö²ÄÔì×÷ÁìÓò¹ú¼Ê¶¥¼¶ÆÚ¿¯¡¶Additive Manufacturing¡·£¨Öйú¿ÆÑ§ÔºÒ»ÇøTopÆÚ¿¯£¬IF=10.3£©¡£ºÎÖÞÑó˶ʿ×êÑÐÉúΪÂÛÎĵÚÒ»×÷Õߣ¬±åÎ÷ÀÚ¸±×êÑÐÔ±£¨µ¼Ê¦£©¡¢¼ÖÔÀ·É²©ºóΪ¹²Í¬Í¨Ñ¶×÷Õß¡£¸ÃÏî×êÑеõ½Á˹ú¶ÈÌìÈ»¿ÆÑ§»ù½ð£¬ÉϺ£ÊÐÌìÈ»¿ÆÑ§»ù½ð£¬Î÷¹¤´óÄý¹Ì¼¼Êõ¹ú¶È³Áµã³¢ÊÔÊÒÊ¢¿ª¿ÎÌ⣬ÉϺ£ÊнÌί´´Ð´òË㣬¹ú·À¿Æ¼¼173´òË㣬ÖйúÔØÈ˺½Ì칤³Ì¿Õ¼äÀûÓÃϵͳÏîÄ¿ºÍÉϺ£ÊпƼ¼´´Ð´òËãµÈÏîÖ÷ÕÅÔÞÖú¡£
×êÑÐÅú×¢£¬²ã¼äÔÝÍ£Õ½Êõ¿ÉÏÔÖøÏ¸»¯¹²¾§Æ¬²ã½á¹¹£¬ÓëÎÞ²ã¼äÔÝÍ£µÄÇé¿öÏà±È£¬ÔÝÍ£60sÑùÆ·µÄƬ²ã½á¹¹Ï¸»¯Ë®Æ½Ìá¸ß½ü40%£¬ºÏ½ðµÄ¿¹ÀÇ¿¶ÈÌá¸ß~14%£¬¾ùÔÈÉ쳤ÂÊÌá¸ß~47%¡£Í¨¹ýSEM¡¢EBSD¡¢TEMºÍAPTµÈ±íÕ÷¼¿Á©½øÒ»²½·¢ÏÖ£¬Ï¸»¯µÄ¹²¾§Æ¬²ã½á¹¹ÌáÉýÁËÒìÖʱäÐÎÓÕµ¼£¨HDI£©Ç¿»¯ºÍÓ¦±äÓ²»¯ÄÜÁ¦£¬¿ÉÄÜÓÐЧ»º½âÓ¦Á¦¼¯ÖУ¬´Ó¶øÑÓ³¤¶ÏÁѲ¢Î¬³ÖËÜÐÔ¡£±¾×êÑÐÖÐÌá³öµÄ²ã¼äÔÝÍ£Õ½ÊõΪͨ¹ýLDEDÔö²ÄÔì×÷¹¤ÒÕ¿ª·¢ÓµÓÐÔλ¿Éµ÷¿ØÎ¢¹Û½á¹¹¡¢ÓÅÒì»úе»úÄܵĸßìØºÏ½ðÌṩÁËÒ»ÖÖµ¥Ò»¶øÓÐЧµÄ²½Ö裬ΪÆä¹¤³ÌÀûÓÃÆô·¢ÁËеĿÉÄÜÐÔ¡£

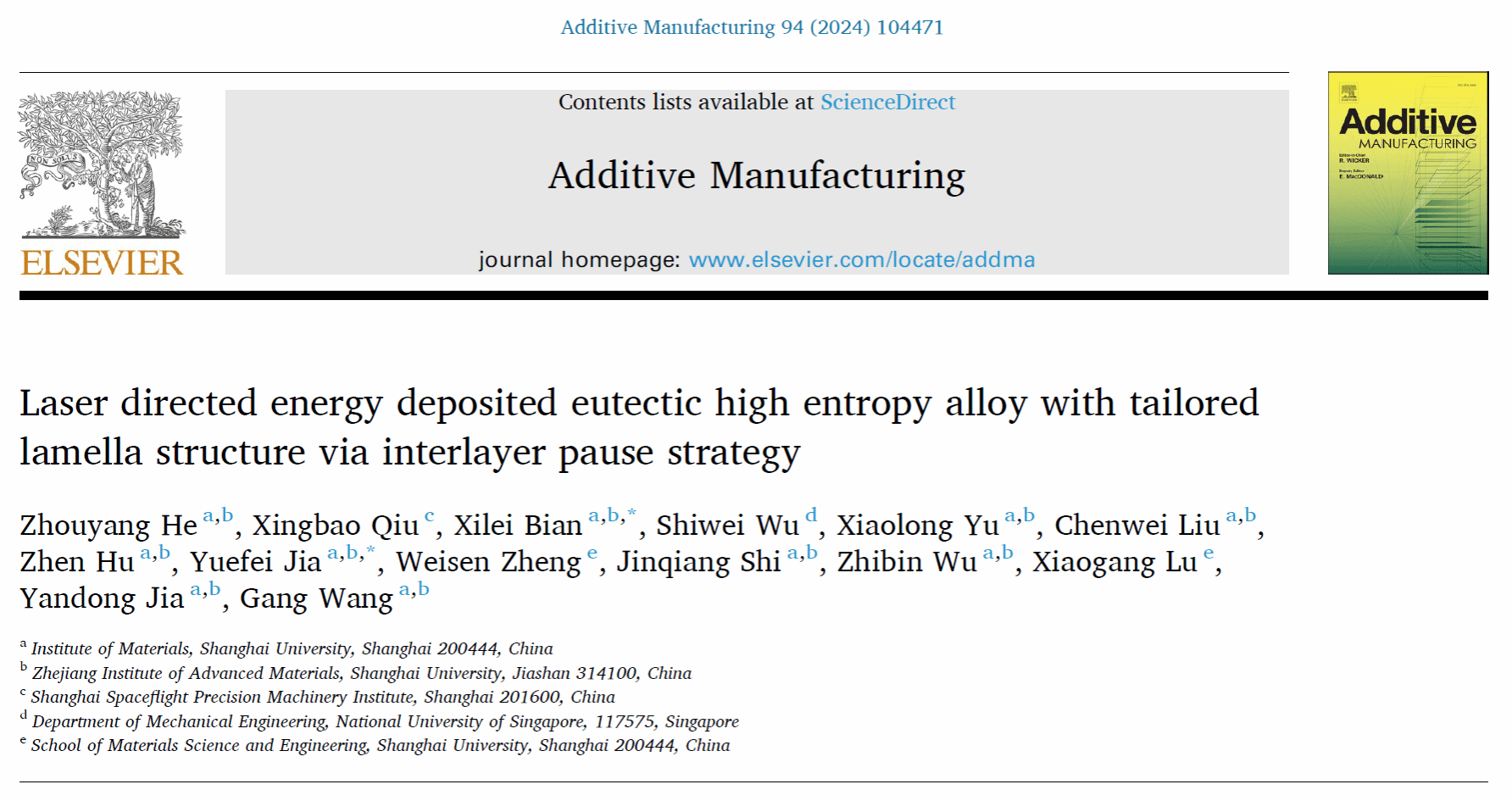

ÂÛÎÄÁ´½Ó£ºhttps://doi.org/10.1016/j.addma.2024.104471


»ùÓÚLDED²ã¼äÔÝÍ£Õ½ÊõÔλµ÷¿ØEHEAs΢¹Û½á¹¹£ºLDEDʾÒâͼ£¨a£©£»·ÖÆç²ã¼äÔÝÍ£¹¦·òµÄƬ²ãºñ¶È±ÈÁ¦Çó£¨b£©ºÍÀÉ칤³ÌÓ¦Á¦-Ó¦±äÇúÏߣ¨c£©£»²ã¼äÔÝÍ£60sÑùÆ·µÄTEM±íÕ÷£¨d£©ºÍAPT±íÕ÷£¨e£©¡£
