新宝GGCAST团队热裂纹预测钻研获得新进展

颁布功夫:2025-07-08投稿:樊建荣 部门:资料科学与工程学院 浏览次数:

近日 ,资料学院先进凝固技术中心团队在热裂钻研方面获得新的进展 ,有关钻研成就以“Propagation mechanism and criteria of hot tearing in Fe-1.0 wt.%C binary alloy”为题颁发在工程失效领域学术期刊Engineering Failure Analysis(中科院工程技术类2区 ,资料科学:表征与测试1区)。该论文第一实现报答苏晨曦硕士钻研生 ,新宝GG为第一作者单元 ,仲红刚博士、翟启杰教授为通讯作者 ,合作者为东南大学韩青有教授。

首页- 新宝GG集团创造事业平台

热裂是陆续铸钢及其它金属凝固过程中的常见缺点 ,其正确预测对冶金出产及合金铸造等极度沉要。但是 ,目前对热裂的钻研多基于镁合金、铝合金蹬仔色合金 ,对于钢的热裂钻研相对较少。该工作以热裂偏差严沉、拥有典型粗壮树枝晶组织的Fe-1.0 wt.%C二元合金为钻研对象 ,选取动态加载凝固裂纹热仿照试验机 ,钻研了分歧应变快率下该合金的热裂形成过程。发现Fe-1.0%C二元合金的临界应变快率领域在1.2×10-4s-1-7.9×10-5s-1之间 ,且热裂纹扩大的温度或固相率与团队提出的热裂偏差因子

首页- 新宝GG集团创造事业平台存在单调函数关系 ,批注该理论也适于Fe-C合金 ,该钻研对高碳钢连铸裂纹的预测和预防拥有现实意思。

首页- 新宝GG集团创造事业平台

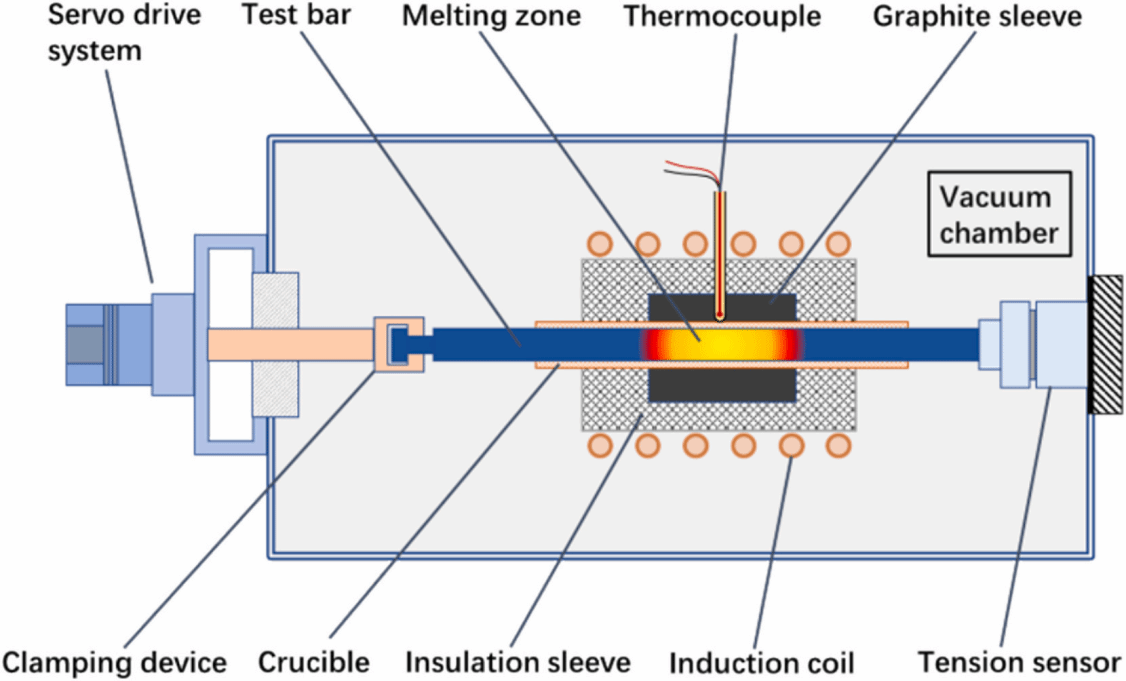

动态加载凝固裂纹热仿照试验机道理示意图

首先 ,利用自主开发的动态加载凝固裂纹热仿照试验机 ,通过自动施加载荷并精确节造加载快率 ,仿照Fe-1.0 wt.%C二元合金的热裂形成过程。在此基础上 ,结合力学曲线分析、金相组织观察、断口描摹评估 ,以及混合搭桥理论和热裂敏感性指标 ,系统表征了Fe-1.0 wt.%C二元合金的热裂行为。钻研不仅确定了该合金的临界应变快率领域 ,为碳钢热裂的预测与定量钻研提供了参考;还分析了分歧尝试参数与团队提出的热裂偏差因子

首页- 新宝GG集团创造事业平台的关系曲线 ,了局显示曲线拟合度优良 ,批注该热裂偏差因子在Fe-1.0 wt.%C二元合金中拥有热裂预测价值。

首页- 新宝GG集团创造事业平台

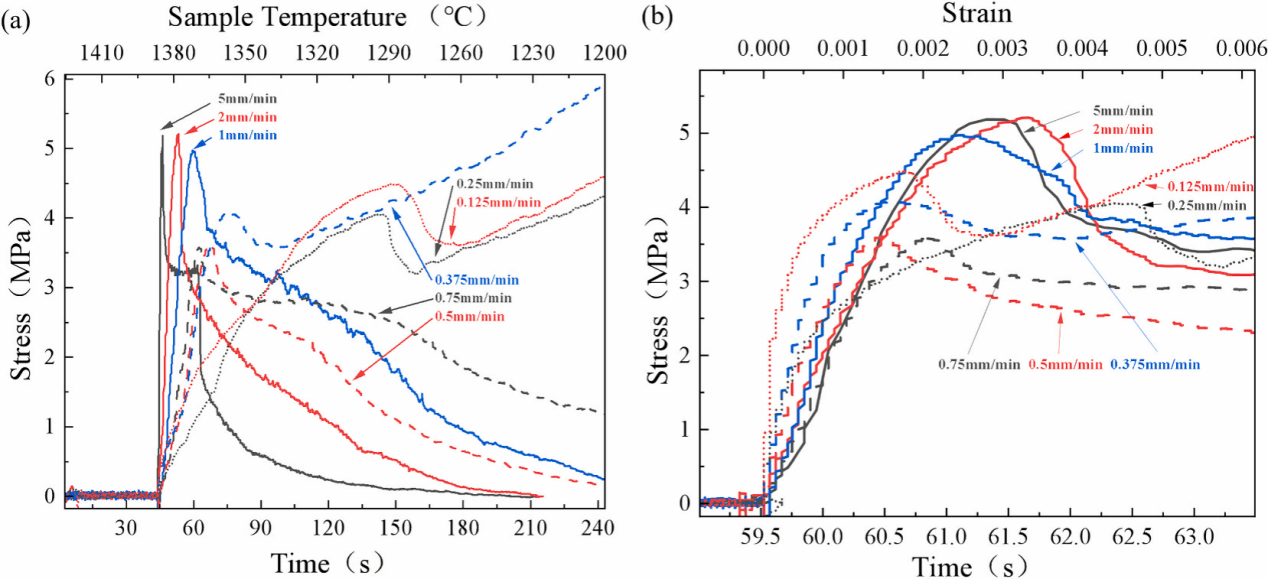

数据转换后得到应力-试样温度曲线和程应力-应变曲线

首页- 新宝GG集团创造事业平台

分歧应变快率下

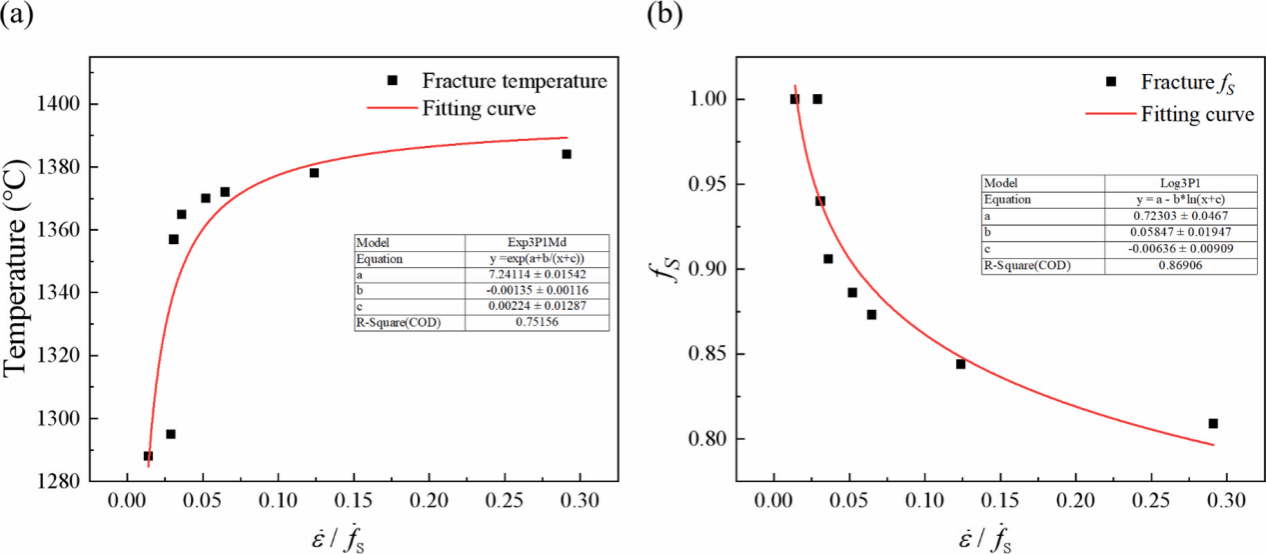

首页- 新宝GG集团创造事业平台与裂纹初次扩大温度及其对应的固相分数的关系

该钻研得到国度天然科学基金和龙门尝试室项主张赞助。

文章链接:https://www.sciencedirect.com/science/article/pii/S1350630725005710?via%3Dihub

https://authors.elsevier.com/a/1lKvc4p6GubZ6E(全文免费下载40天)

【网站地图】
